Строительство подводных переходов магистральных трубопроводов (ППМТ) осуществляется траншейным либо бестраншейным методами. Бестраншейных методов три: наклонно-направленное бурение, микротоннелирование/тоннелирование, а также горизонтально-направленное бурение щитом. Самый популярный — траншейный, его еще называют традиционным, из бестраншейных способов чаще всего используют наклонно-направленное бурение.
- Переход ТС ВСТО-2 через реку Большую Уссурку Длина — 1345 м
- Переход МН Ухта — Ярославль через реку Северную Двину Длина — 1144 м
(ООО «Транснефть — Дальний Восток»)
(АО «Транснефть — Север»)
- Переход МН Сургут — Полоцк через реку Обь Длина — 1872 м
- Переход МН Усть-Балык — Курган — Уфа — Альметьевск через реку Иртыш Длина — 1030 м
- Переход МН Тихорецк — Новороссийск-4 через реку Кубань Длина — 1600 м
- Переход МН Лисичанск — Тихорецк-3 через реку Аксай Длина — 1224 м
(АО «Транснефть — Сибирь»)
(АО «Транснефть — Сибирь»)
(АО «Черномортранснефть»)
(АО «Черномортранснефть»)

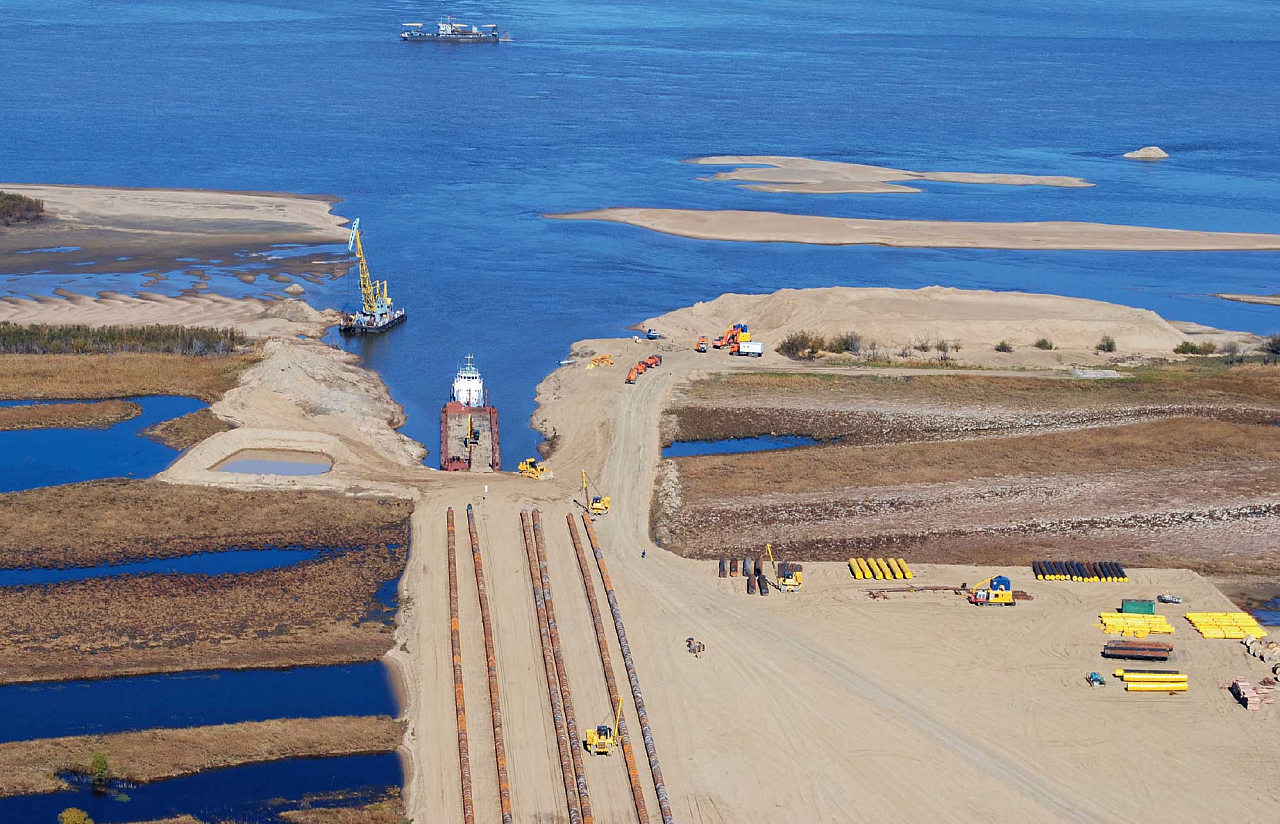

Траншейный метод
Основные этапы строительства ППМТ

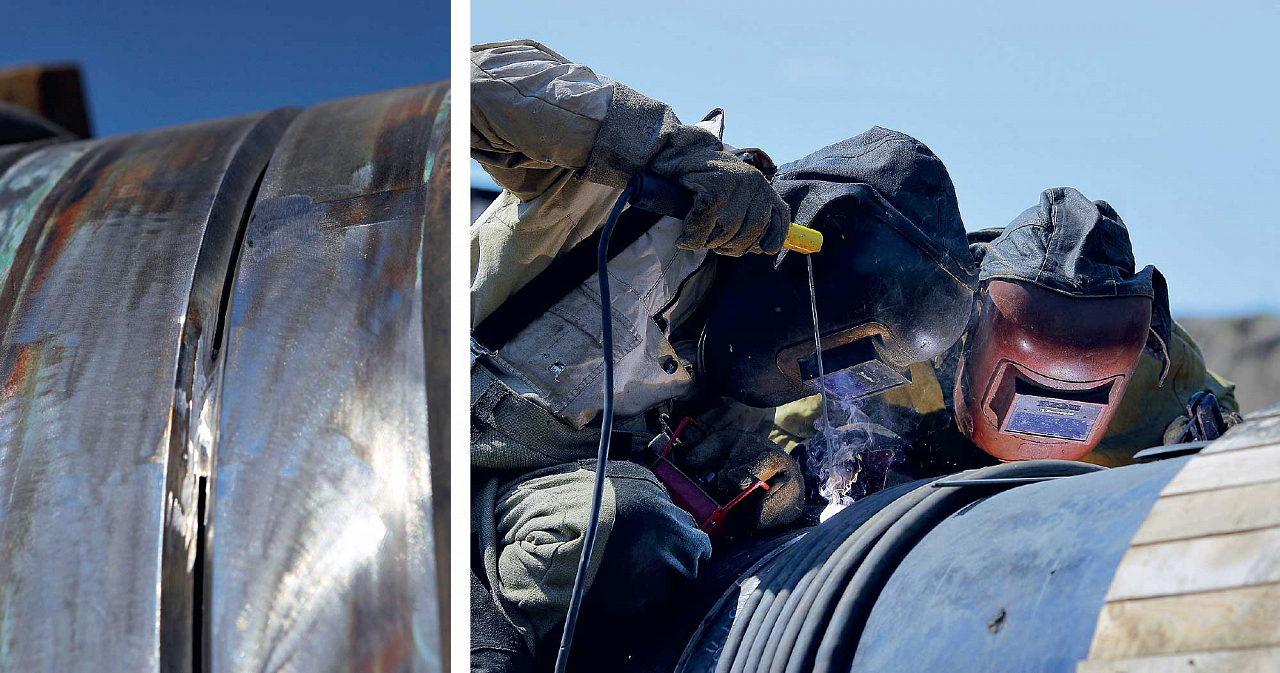

- Подготовка дюкера: сварка дюкера, проведение первичного и дублирующего неразрушающего контроля, гидравлические испытания, диагностическое обследование, футировка и монтаж пригрузов, изоляция сварных стыков.
- Подготовка траншеи: разработка и приемка отметок разработанной подводной траншеи.
- Протаскивание дюкера в траншею и приемка отметок уложенного дюкера.
- Засыпка подводной траншеи и приемка отметок засыпанной подводной траншеи.
- Инженерная защита и берегоукрепление.
Техника и оборудование

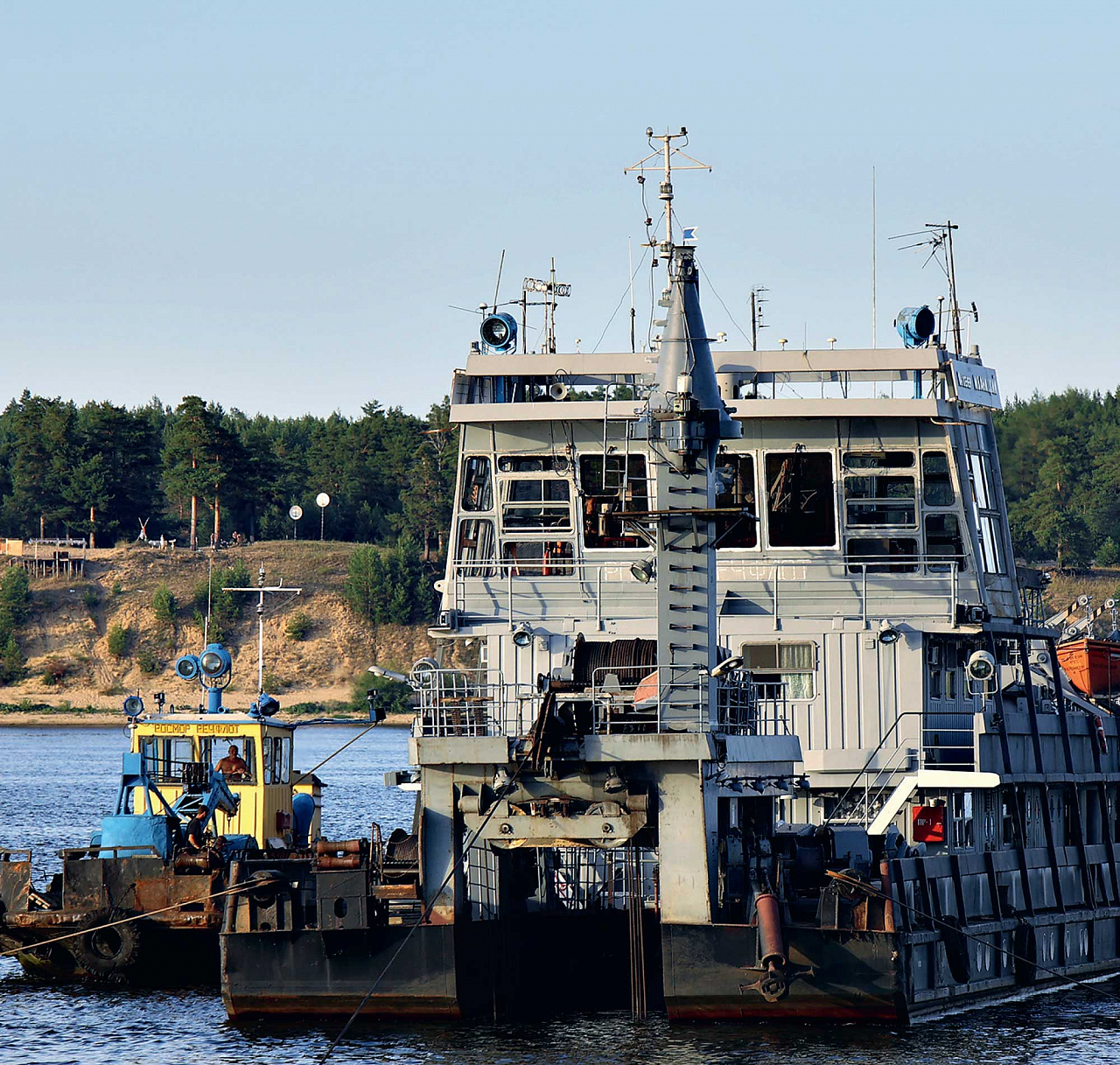

Для выполнения работ по разработке и засыпке подводной траншеи применяются экскаваторы с обычной и удлиненной стрелами, которые устанавливают на слани или понтоны, многочерпаковые земснаряды, землесосные земснаряды, плавкраны.

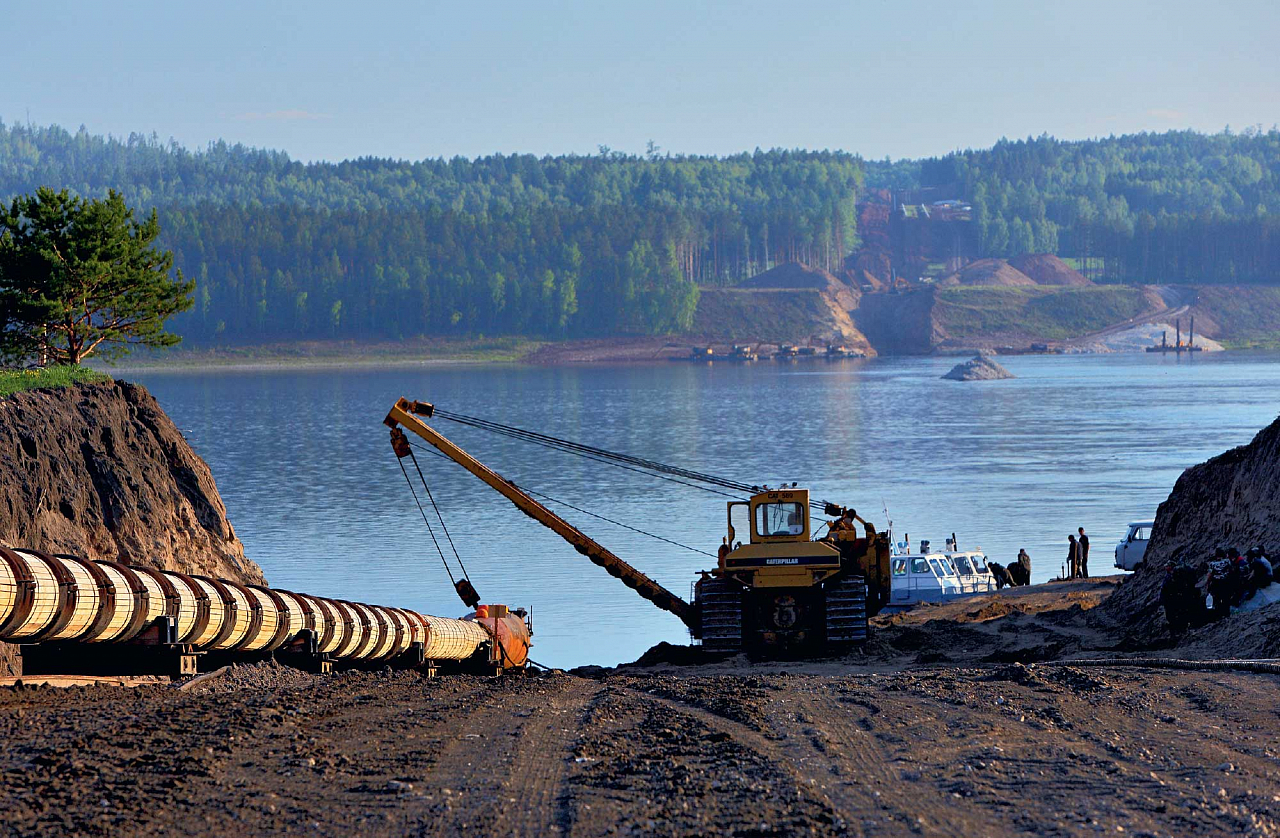

Для протаскивания дюкера в подводную траншею применяют тяговый трос, трубоукладчики, тяговую лебедку, разгружающие понтоны.
Наклонно-направленное бурение
Основные этапы строительства ППМТ
- Подготовка дюкера: сварка труб, проведение первичного и дублирующего неразрушающего контроля, гидравлические испытания, диагностическое обследование и изоляция сварных стыков.
- Подготовка скважины — это бурение пилотной скважины, ее расширение и калибровка.
- Протаскивание дюкера в подготовленную скважину.
Техника и оборудование

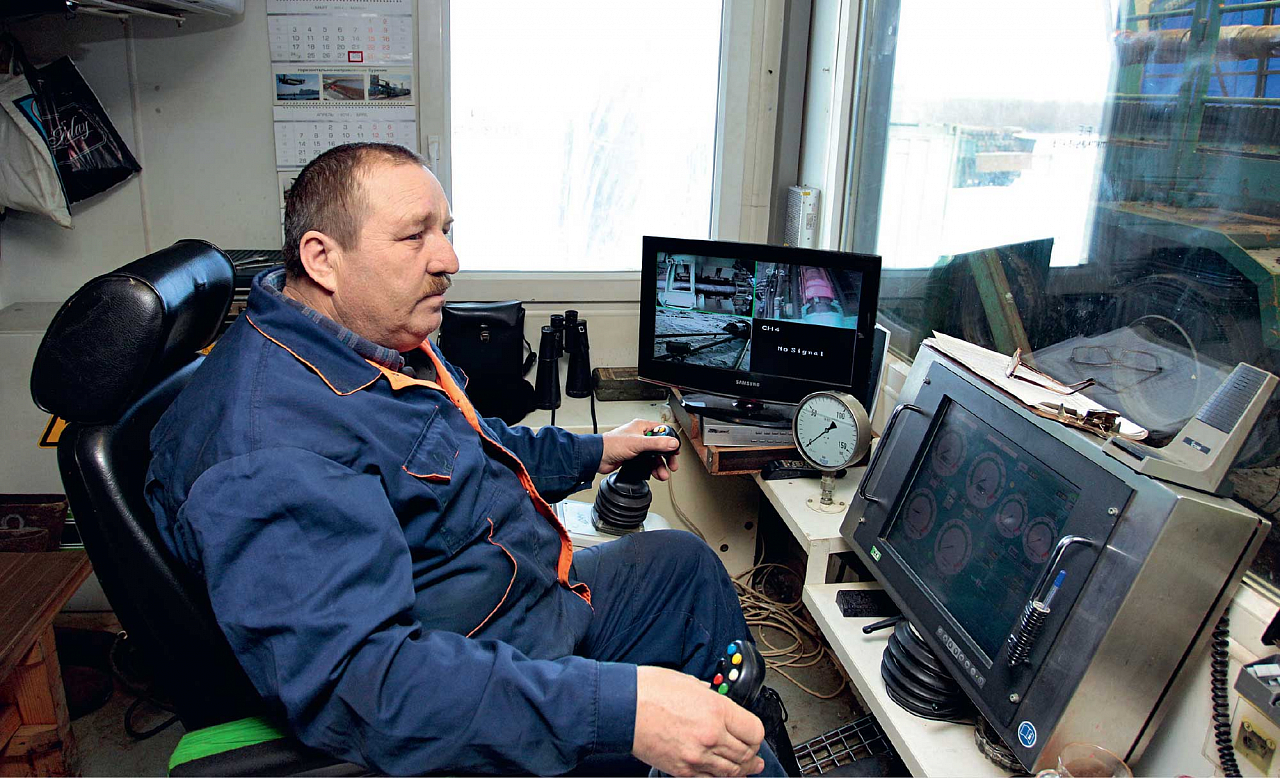

Для выполнения работ по бурению пилотной скважины, ее расширению и калибровке применяют буровой комплекс, буровые трубы и расширители.

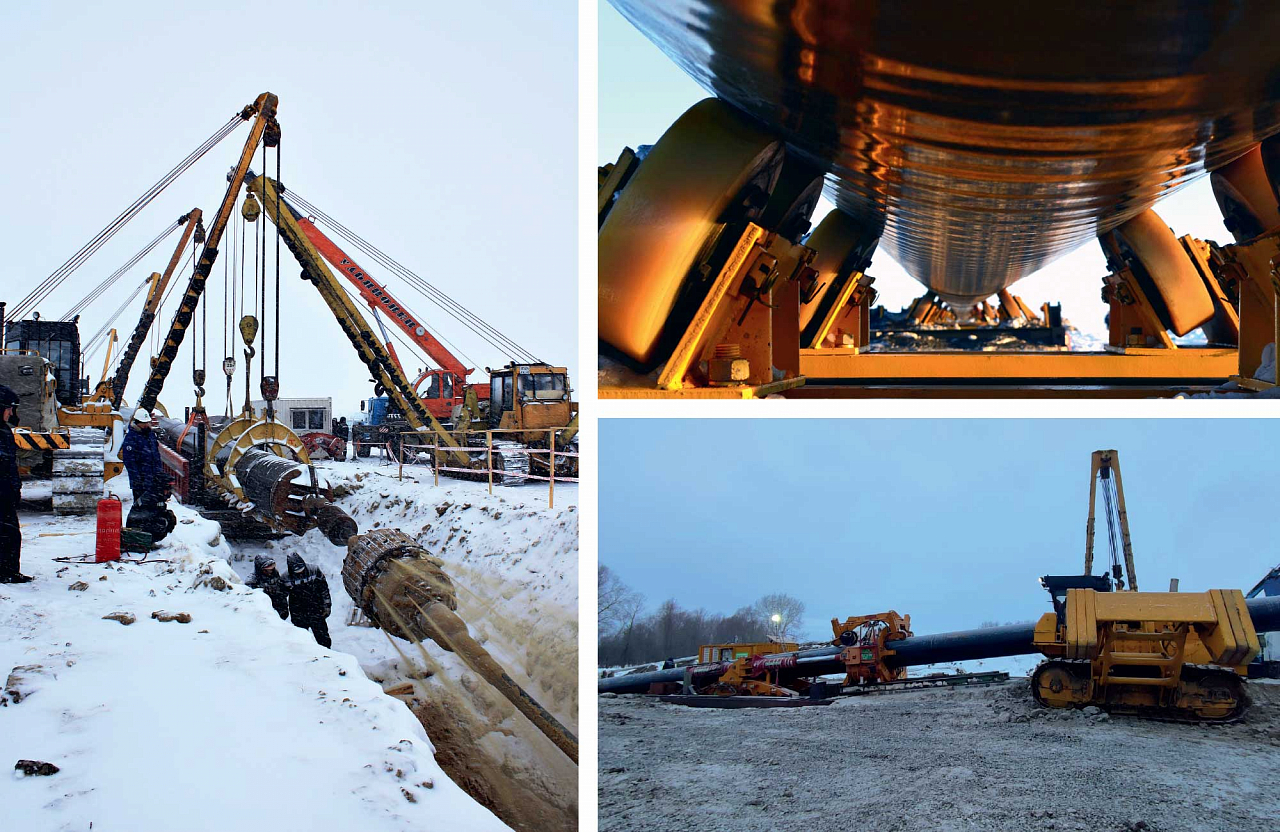

Для протаскивания дюкера в скважину — буровой комплекс и буровые трубы, трубоукладчики, в отдельных случаях дополнительно используется доталкиватель труб.
